Дымовая труба дровяного котла

На первый взгляд, дымовая труба дровяного котла – довольно простая штука. Нужно только выложить её из кирпича или собрать из магазинных труб-сэндвичей, заключив их при этом в какой-нибудь наружный несущий каркас. Если дымовая труба граничит с кровлей, проходит через неё или примыкает к ней, то высоту такой дымовой трубы нужно привести в соответствие СНиП 2.04.05-91 "Отопление, вентиляция, кондиционирование". Плюс, конечно-же – пожарная разделка дымовой трубы. Плюс – выдержать соответствие сечения и высоты трубы для создания номинального разрежения.

К оглавлению темы

  1. Виды дымовых труб
  2. Материал для дымовой трубы
  3. Общая высота дымовой трубы
  4. Высота дымовой трубы над кровлей, над коньком
  5. Показатель номинального разрежения
  6. Таблица зависимости высоты дымовой трубы
  7. Пожарные мероприятия для дымовой трубы дровяного котла
  8. Предметный указатель ссылок
    по теме «Дровяные котлы»

Виды дымовых труб

В зависимости от способа и места её установки, дымовая труба для дровяного котла, может быть насадной, стенной и коренной.

  1. Насадная дымовая труба опирается непосредственно на корпус отопительного агрегата либо на перекрытие над ним
  2. Стенная дымовая труба располагается внутри прилегающих капитальных стен зданий и сооружений
  3. Коренная дымовая труба выполняется в виде отдельно стоящего трубного стояка, который может находиться снаружи или внутри здания.

Виды дымовых труб - насадная, стенная, коренная

Материал дымовой трубы

Материалом для строительства дымовой трубы может послужить, либо обычный кирпич, либо стальные трубы подходящего диаметра, либо уже готовые трубы-сэндвичи, которые продаются в строительных магазинах. В зависимости от используемого материала, дымовая труба для дровяного котла может быть стальной, кирпичной и комбинированной. Пластиковые и асбоцементные дымовые трубы для дровяных отопительных агрегатов не применяются совсем. Применение керамических дымовых труб ограниченно их дороговизной и сложностью монтажа.

Отдельно и ещё раз – про асбоцементные трубы
Как строительный материал, асбоцемент уходит из нашей жизни. Тем не менее, ещё встречаются попытки использовать асбоцементные трубы в качестве исходного материала при устройстве дымовых труб для дровяных котлов. Это неверно и неправильно. Потому что, разрушение асбоцемента наступает уже при температуре 150°С...200°С, а для поверхности дымовой трубы дровяного котла, такой перегрев – частое явление.

Готовые секции стальных труб-сэндвичей очень популярны при строительстве дымовых труб. Простота монтажа, высокое качество используемого в их производстве сырья и материалов, опрятный внешний вид, надёжность и долговечность, делают трубы-сэндвичи незаменимым материалом для строительства дымовых труб.

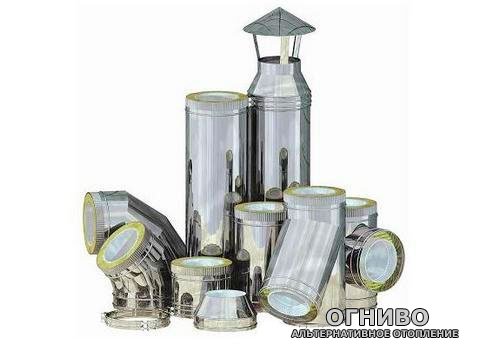

Готовые секции стальных труб-сендвичей

Наружные сборные трубные стояки – самый популярный вариант.

При существующем разнообразии современных архитектурных форм, решение о выборе места установки дровяного котла и расположении дымовой трубы принимается индивидуально. Наибольшее распространение получило расположение дровяного отопительного агрегата в отдельном помещении (топочной) и выполнение дымовой трубы в виде отдельно стоящего трубного стояка снаружи здания. Вариант с применением наружных коренных дымовых труб отлично зарекомендовал себя, как для небольших (16-40 кВт), так и для мощных, высокопроизводительных (190-300кВт) пиролизных котлов. Причём, для последних – это практически единственно приемлемый рабочий вариант.

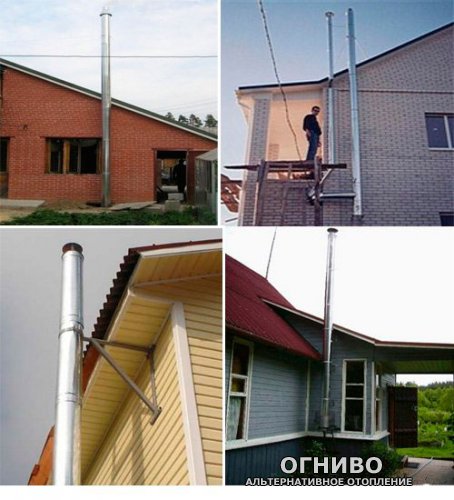

Варианты наружных коренных трубных стояков

Дымовая для дровяного котла должна быть высотой, не менее 6-8метров

Дымовая труба для дровяной котельной. Отчетливо видны блок труб, заключенных в наружный несущий каркас

Общая высота дымовой трубы для дровяного котла

Высота дымовой трубы для дровяного котла – хитрая штука. Как правило, завод-изготовитель отопительного агрегата предпочитает отмалчиваться и не определяет точно высоту и сечение дымовой трубы для своего детища. Ну, а если дровяной котёл самодельный, то – разбираться с высотой придётся самому автору изделия. Обычно, дымовая труба для дровяного котла должна быть, не менее 6-8 метров высотой и внутренним диаметром от 150мм. Такая высокая труба нужна для удаления на безопасную высоту дыма и копоти, которые неизбежно возникают при розжиге котла или дозагрузке дров. Причём, чем мощнее отопительный агрегат – тем выше должна быть дымовая труба. (см. Таблица зависимости высоты дымовой трубы).

Отдельно хочется сказать, что наличие дымососа никак не должно влиять на высоту дымовой трубы. Уменьшать высоту дымовой трубы за счёт установки мощного дымососа – крайне нерационально. Ибо, высота дымовой трубы – это ещё и экология. Конечно и безусловно, технически возможен вариант дымоудаляющей системы с трёхметровой дымовой трубой и мощным дымососом. Он работать будет. Однако, такая конструкция сильно отравит своим дымом жизнь окружающим людям. Любой эколог, увидев такое дымящее чудище – разнесёт его на куски, потому как – нарушение существующих норм и правил.

Что касается экологов, то в любом споре про высоту дымовой трубы – последнее слово будет за ними.

Высота дымовой трубы над кровлей, над коньком

Высоту дымохода (дымовой трубы) над кровлей, высоту дымохода (дымовой трубы) над коньком регламентирует СНиП 2.04.05-91 «Отопление, вентиляция, кондиционирование».

Выдержки и комментарии из стандарта:
3.73. … высоту дымовых труб, выступающей над кровлей, следует принимать:

  • не менее 500 мм – над плоской кровлей
  • не менее 500 мм – над коньком кровли при расположении трубы на расстоянии до 1,5 м до конька
  • не ниже конька кровли – при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька
  • не ниже линии 10° к горизонту – при расположении дымовой трубы от конька на расстоянии более 3 м

Другими словами:

  • При возведении дымовой трубы над плоской кровлей, труба должна возвышаться над ней не меньше чем на полметра
  • Если дымовая труба располагается к коньку ближе, чем полтора метра, то она должна возвышаться над коньком не меньше, чем на полметра
  • Если расстояние от дымовой трубы до конька находится в пределах, от 1,5 до 3,0 метров, то дымовая труба не может быть ниже конька
  • Если расстояние от дымовой трубы до конька больше 3,0 метров, то дымовая труба не может быть ниже условной линии, проведённой через конёк под углом 10° к горизонту

При этом подразумевается, что стандарт ограничивает только нижнюю границу высоты дымовой трубы. Верхнюю границу высоты дымовой трубы нужно выбирать, опираясь на чувство здравого смысла, эстетики, потребности в экономии материалов и т.д. Эксплуатационные службы утверждают, что слишком высоких труб – не бывает. Бывают трубы недостаточной высоты.

Обратная тяга
Несоблюдение требований СНиП 2.04.05-91 «Отопление, вентиляция, кондиционирование» может привести к возникновению эффекта «обратной тяги» – крайне неприятному явлению, свидетельствующем о том, что дымовая труба не справляется с возложенными на неё функциями.

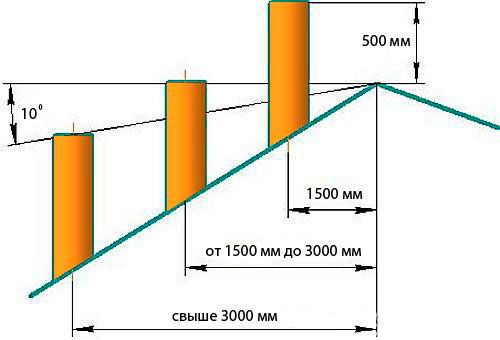

Высота дымохода над кровлей, над коньком



Кроме этого, в тему про дымовые трубы и кровлю, хочется отметить весьма важный пункт СНиПа, имеющий прямое отношение к пожарной безопасности:

3.76. Дымовые трубы на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5 х 5 мм.

Показатель номинального разрежения

Производители отопительного оборудования часто указывают величину значения номинального разрежения за котлом. Что это значит? Величину номинального разрежения за котлом (в дымовой трубе) измеряют при помощи специального прибора – тягонапоромера (тягонапорометра). Если в паспорте дровяного котла указана величина номинального разрежения, это значит – система дымоудаления котла должна обеспечивать разрежение требуемой величины. Если не используются дымососы и удаление продуктов горения происходит за счёт естественной тяги, то тогда высота дымовой трубы имеет решающее значение. Дымовая труба должна иметь высоту, достаточную для создания указанной величины разрежения и тяги. Если дымовой трубы ещё нет, то определиться с её будущими размерами поможет приведённая ниже таблица (см. Таблица зависимости высоты дымовой трубы). Данные таблицы носят ориентировочный характер. После сборки (постройки) дымовой трубы нужно будет произвести требуемые замеры номинального разрежения за котлом и, при необходимости, откорректировать высоту трубы. Если, при постройке трубы предусмотреть шибер в её конструкции, то корректировать силу тяги в дымовой трубе можно будет непосредственно во время эксплуатации дровяного котла.

При устройстве шибера в системе дымоудаления нужно помнить две вещи:

  1. Пожарные инспекторы крайне отрицательно относятся к таким приспособлениям
  2. В закрытом состоянии шибер не должен перекрывать, более чем 30% сечения трубы

Таблица зависимости высоты дымовой трубы

В этой таблице собраны и обобщены параметры дымовой трубы в зависимости от мощности дровяного котла. Все данные найдены в Сети и насколько достоверны – неизвестно. Таблица опубликована исключительно в ознакомительных целях. Убедительная просьба, при постройке дымовых труб – консультироваться со специалистами, по месту.



Мощность
дровяного
котла
(кВт)
Минимальная
высота
дымовой
трубы
(м/п)
Рекомендованная
высота
дымовой
трубы
(м/п)
Рекомендованный
диаметр
дымовой
трубы
(мм)
Величина
создаваемого
разрежения
мин/макс
(Па)
16 6 8 170 18±2/40
25 6 8 170 23±2/40
32 8 10 185 25±2/40
40 8 10 200 25±2/40
60 10 14 210 25±2/40
80 10 14 220 30±2/40
98 10 14 225 35±2/40
140 14 18-20 325 45±2/45
190 14 18-20 325 45±2/52
250 16 20-24 350 50±2/56
300 16 20-24 350 55±2/59


Прим.  Высота трубы отсчитывается от верхней крышки котла.



Пожарные мероприятия для дымовой трубы дровяного котла

Соблюдение пожарных норм и правил – пренаиважнейшая вещь при устройстве и эксплуатации дымовой трубы для дровяного котла

Статистикой пожарной службы доказано, что половина всех пожаров происходит из-за неисправного состояния дымовых труб. Поэтому, ежегодный осмотр-приёмка дымовой трубы печником-специалистом – вещь обязательная.

И, если спец не принял дымовую трубу – нужно все исправлять. Причина для не приёмки дымовой трубы печником-специалистом, может быть только одна – несоблюдение существующих норм и правил пожарной безопасности.

При этом может быть указано следующее:

  1. Неправильный монтаж (кладка) дымовых труб.
  2. Избыток сажи в дымовых каналах.
  3. Близкий контакт дымовой трубы с легковоспламеняющимися материалами и конструкциями.


В заключение
Вот и получается, что проектирование, строительство, приёмка и эксплуатация дымовой трубы для дровяного котла – не такая простая вещь, как кажется. Поэтому, будет очень здорово и правильно доверить это дело проверенным специалистам и представителям соответствующих служб, которые есть в каждом населённом пункте.
